PD QC3.0快充电源自动综合测试仪

 多路PD快充电源自动测试系统 ：可任意订制四路 八路  16路

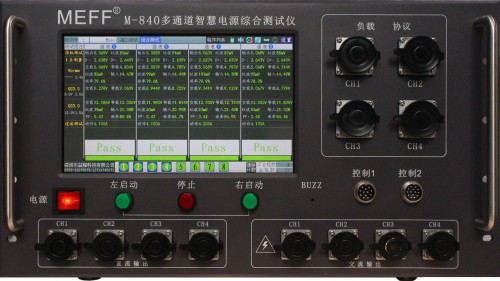

M840多通道智慧电源综合测试仪/多路快充电源测试系统

   订制多路测试任意组合 四路 八路  16路

内置多台直流电子负载、交流功率计、直流功率计、高速A/D纹波测试、QC2.0、QC3.0、PE1.0、PE2.0、FCP、SCP、USB PD、AFC等协议板卡、直流电压表等。无需另外配备仪器即可完成电源的测试。

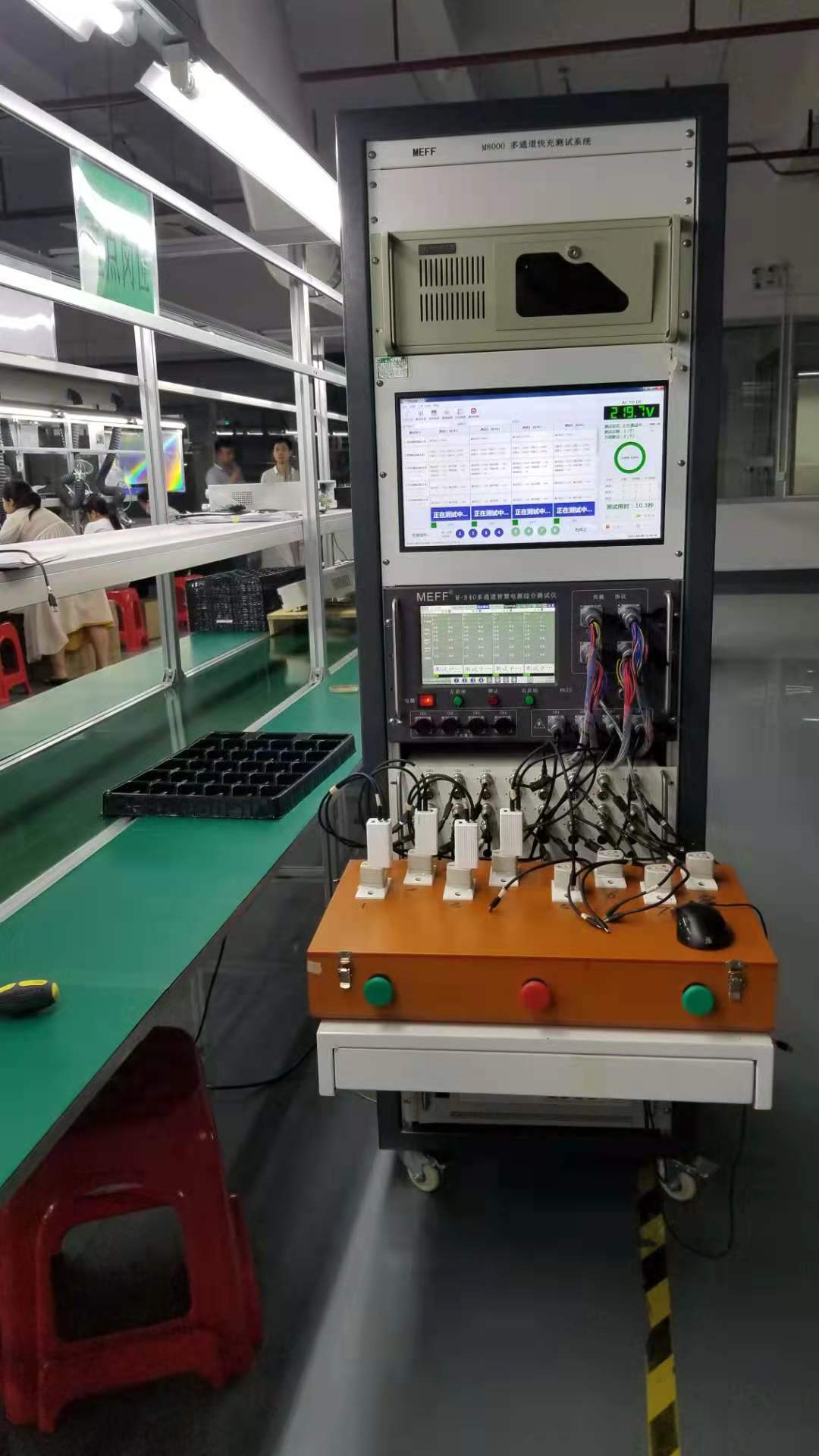

本机配置多通道测试架，可支持多个USB口快充头一次性测试，全程无需人工操作，全自动检测。

本机针对快速充电器开发为的实时操作系统，测试效率高，无误测，诱导电压稳定准确。本机支持多种快充协议混合测试，自动调压带载，免去人工调压测试，支持TYPE-C正反插测试，测试快，效率高。
特点：

1 .针对快速充电器开发的时实操作系统：





测试效率高，诱导电压准确稳定，无误测



2 .10.1寸显示屏，电容触控屏；



3 .内置4台150W电子负载：

*高测量电压60V

*大拉载电流20A



4 .内置4台智能负载：

支持QC2.0、QC3.0、PD协议，



可实现快充电源多路输出降功率或功率智能分配测试



       5 .内置16路高精度电压表：

            D+,D-测量无需另配表头且支持TYPE-C正反插检测,

6 .内置4台交流功率分析仪：

*高测量电压380V，

*大测量电流2A

7 .内置4台直流功率计：

车充测试功能全，*高测量电压36V，*大测量电流8A



8 .内置4台AD纹波测试仪：

数值显示纹波，直观简洁



      9 .内置4套多协议板卡：



高通 QC2.0,QC3.0

联发科 PE1.0,PE2.0

海思 FCP

海思 SCP

USB PD

三星 AFC

自动切换、自动测试，无需人工干预



10.可同时测试4通道

多个USB口输出的快速充电器，每个USB口可以是任意协议组合，全自动一次性测试，测试过程中无需人工操作，

       11 .支持测量数据打印输出：

可以选择打印所有测量数据，供工程分析评估电源性能

也可选择打印**指标，供维修人员使用，省去质检抄写的麻烦

12.测试管理：

一键启动，自动测试，自动判断；

100组端口测试+100组端口组合用户预置数据存储；

TYPE-C完整正反插检测；

用户编程表单管理；

测试报警；

测试架切换，扩展为4路+4路测试；

支持电脑通讯，电脑设置参数直接导入仪器；

生产计数统计；



多通道ATE，多通道快充测试系统，支持多种快充协议，效率高。

一、Windows平台测控系统 + 嵌入式测控系统，双系统配合，高效、稳定

1、  嵌入式测控系统完成电源各项指标测量、多种协议转换、多输出

口（C+A）循检和功率分配检测、TYPE-C正反面自动测试等，源

于嵌入式系统对硬件直接操作，使得快充协议转换、TYPE-C正反

面翻转测试稳定、可靠、高效。

2、  Windows平台测控系统与各种生产制造系统友好，报表分析能力强

劲；

二、全功能快充协议测试：

1、  支持的协议：QC2.0、QC3.0、PD、PPS、AFC、FCP、SCP、PE1.1、

PE2.0；

2、  内置E-marker，可直接拉载PD  100W（20V/5A）

3、  TYPE-C正反面自动测试，仅需插一次即可自动完成双面检测；

4、  每个通道多达5个口（3C+2A）自动循检，每个输出口可以自定义各

种快充协议与诱导电压混合检测；

三、可以完成快充电源的所有量产指标测试

1、  多口输出C+A等自动测试各个输出口的各种协议及各组电压；

2、  所有协议、不同电压自动诱导；各组电压下空载、带载下的性能指标；

3、  **检测电源的各项指标：待机功耗、纹波、转换效率、过流保护、短

路保护、带载性能等

4、  全球电压（90V-264V）适应测量（选配）。

5、  耐压及绝缘性能测试；
